● 滿足國家新的工程設計標準關于同時射水啟動數量不超過2臺的要求;
● 高度集成化
電控、水路、機械傳動等組件集成在一-體中 ,無需外接其它設備(電源、解碼器等),提高了 系
統可靠性;
● 調試地面化
編碼地址、射水補償?shù)人袇?shù)的設置,均可 在地面進行。為方便工程調試提供了即方便又
安全的環境;
● 有效避免反射干擾
● 重碼修正
一旦同一區域內的滅火裝置出現重復編碼現象,可 在對應的區域控制器處一鍵修正;
● 閥門電源軟控制
通過區域控制器的鍵盤控制閥門電源是否有效并進行相關燈光指示,在保證閥門電源可靠性的
同時，減少了系統布線數量,有利于提高施工質量并降低工程造價。
● 所有部件(閥門、滅火裝置等)的安裝均需在管道沖洗完成后進行;
● 供水管路應設置防晃支架，短立管的防晃支架應確保滅火裝置在任意方向射水時不產生管路松動偏移現象;
● 不同功能(極性)的導線應選用不同的顏色;
● 安全地線應進行可靠接地，集中控制器的接地應滿足國家規范的相關要求;
● 墻面、棚板等不能影響滅火裝置的掃描定位和射水， 且應設置維修孔道;
● 連接配水支管和滅火裝置的短立管應垂直于地平面; .
● 區域控制器、 手動操作盤等設備的進線口應做好防水處理;

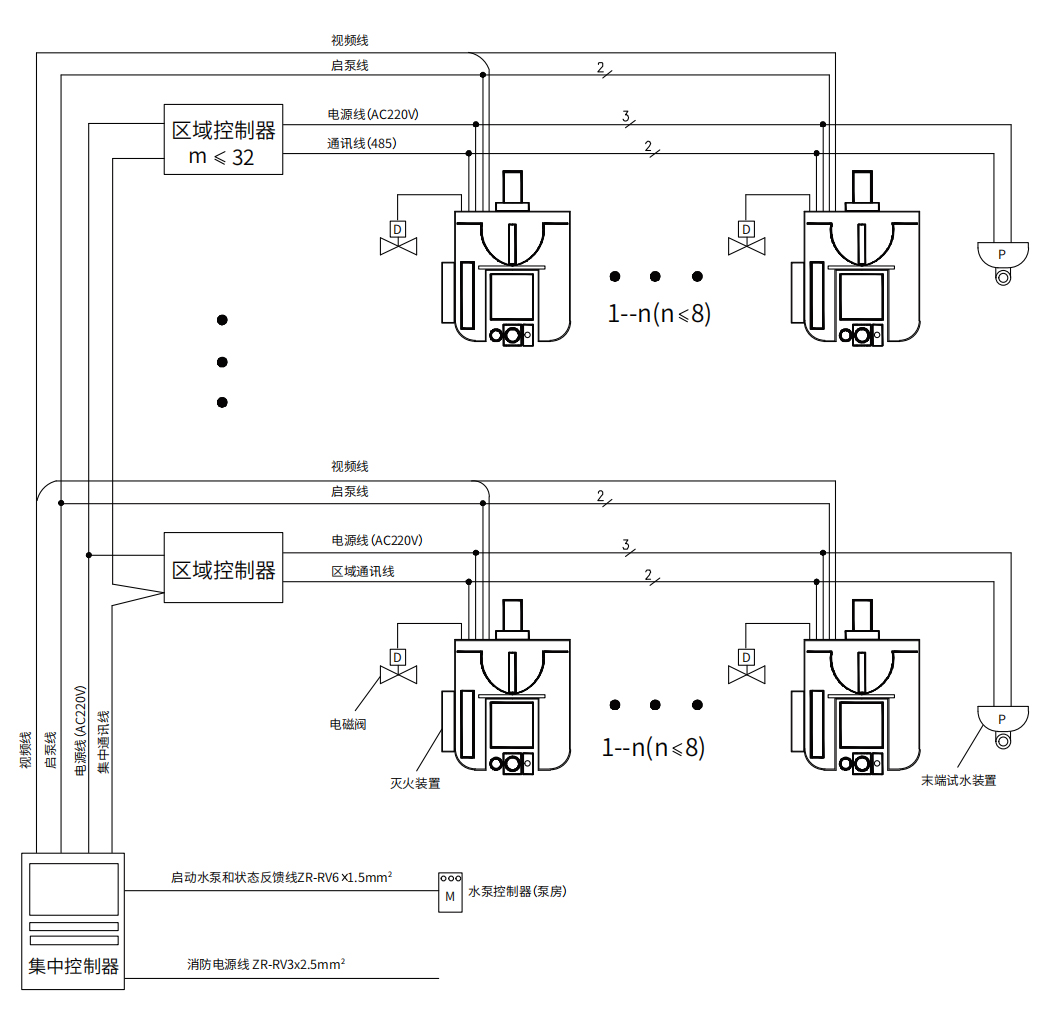

?采用分布式架構，每臺集中控制器可同時最多掛載32個節點(區域控制器)；
?每臺區域控制器可同時掛載8個節點(滅火裝置、末端試水裝置等)；
?每個滅火裝置都設置一條獨立視頻線當傳輸距離≤350m時宜采用同軸電纜傳輸。否則，當距離較遠時，應采用光纖傳輸，且傳送光端機宜設置在相對應的區域控制器附近；
?圖中的末端試水裝置具備遠程控制功能，實際中可依據情況選用只要現場控制的簡易末端試水裝置；
?集中控制器內部設置的視頻管理單元和UPS電源應依據實際需要選用適當型號；
?集中控制器對水泵的控制信號為無源觸點直接接入水泵控制器。反饋信號包括水泵的運行和故障指示，格式為無源觸點；
?工程中電磁閥前面手動閘閥的開關信號可接入滅火裝置；
?線型選擇：
電源線（三顏色）：零火線ZR-RV2x1.5mm2
安全地線：ZR-RV1x2.5mm2
通訊線（雙顏色）：ZR-RVS2x1.5mm2
啟泵線：ZR-RV2x1.5mm2
視頻線：傳輸距離≤350m時，選用SYV-75-5型同軸電纜，傳輸距離＞350m時，采用光纖傳輸系統，建議每個區域設置一臺光端傳輸機，各滅火裝置的視頻信號通過同軸電纜接入光端傳輸機，通過光纖將視頻信號傳往設置在集中控制器內部的光端接收機
